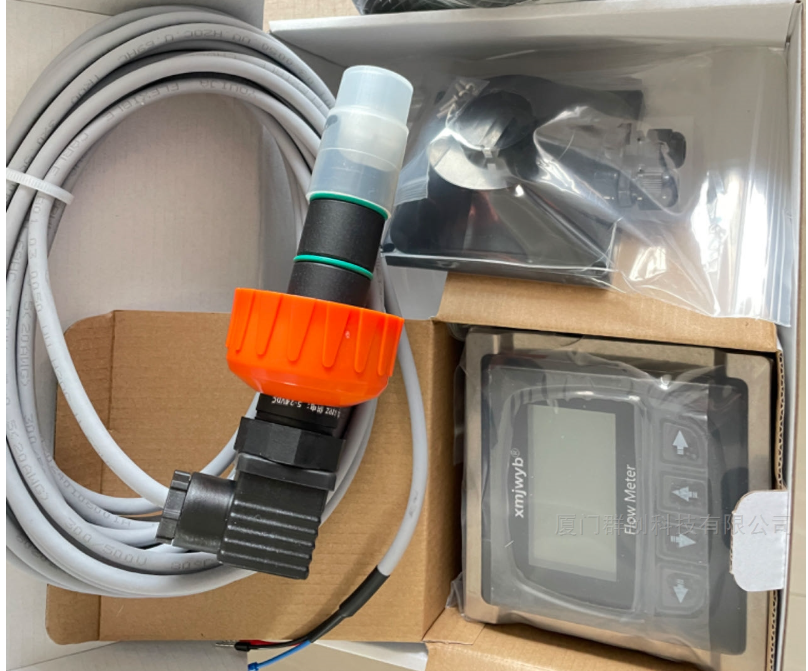

轉輪流量傳感器

產品介紹

1.1儀器描述

轉輪流量傳感器適用于不含固體顆粒、纖維狀、粘度大的流體測量；過流部分采用耐腐材料，適用于惡劣環境下的測量；葉輪采用五片轉輪設計更好的保證了動平衡特性，使得傳感器線性精度及重復性精度大大提高；傳感器大于流速0.1m/s，測量流速從0.3m/s到7m/s能保證精度（滿量程的1%）；傳感器能快速安裝DN15---DN600的各種材質的管路上；傳感器采用NPN集電極輸出，高速脈沖輸出，可直接傳送給流量變送器或PLC，標準的方波信號，最大距離可傳300m，利于信號的傳輸及抗干擾性。

1.2 轉輪流量傳感器特點

穩定方波信號集電極開路NPN，驅動能力強

采用五片葉輪設計，更好的動平衡，更穩定的測量精度

過流部分具有很高的耐化學腐蝕特性

適用于流速0.15 – 8.00m/s(0.5 – 26ft/s)

安裝方便

IP68防護等級，適用于惡劣的現場環境

可靠性好，免維護

1.3 應用

◆ 純水及凈水工程

◆ 水處理及再生

◆ 水量監測

◆ 食品與飲料（食品加工/高溫發酵/啤酒）

◆ 工業過程控制（工業制程/監控）

◆ 過濾系統

◆ 冷卻水監控
◆ 泵保護

1.4 技術參數

流速范圍：0.15---8m/S

管徑范圍：DN15---DN600

輸出信號：方波，集電極開路NPN；40-50Hz/m/S;

供電電壓：DC5-24V

測量精度：

         線性精度：1%

         重復性精度：0.5%

壓力及溫度：

              PP本體：12.5bar@25℃-1.7bar@80℃

CPVC本體：12.5bar@25℃-1.7bar@80℃

PVDF本體：12.5bar@25℃-2.5bar@100℃

PTFE本體：12.5bar@25℃-2.5bar@100℃

金屬流量傳感器：30bar@100℃

過流部件：

本體：PP加玻纖/CPVC/PTFE(聚四氟乙烯)/PVDF

軸及軸承：Al2O3/ZrO2/SS316L/哈氏合金C/鈦合金

O型圈：FPM/EPDM/氟橡膠

葉輪：PP/ABS/PVDF/PTFE

防護等級：

          IP68型及IP65型

過程連接：

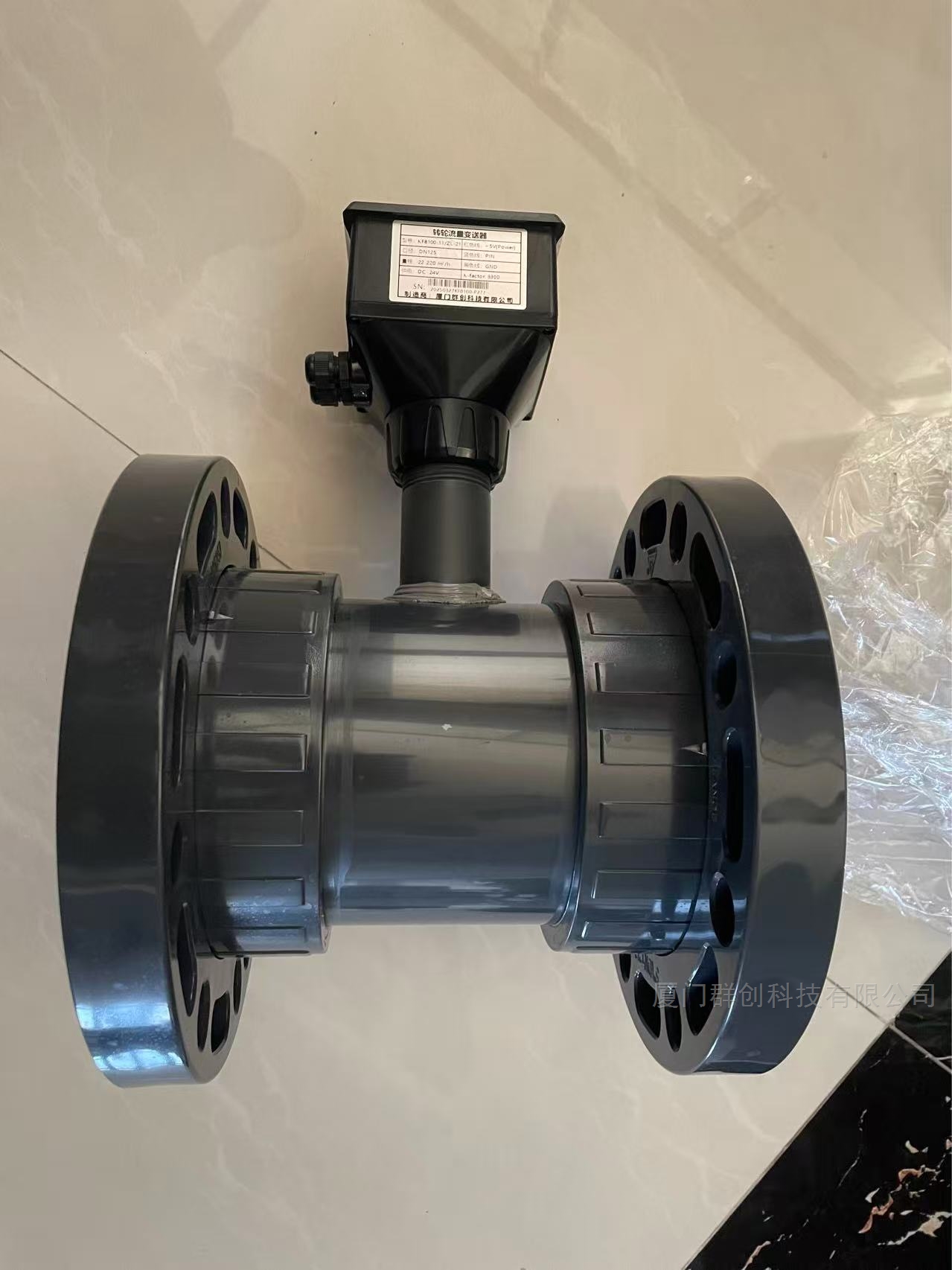

         三通型/法蘭對夾型/直焊型/馬鞍型

連接電纜：
         優質屏蔽電纜
